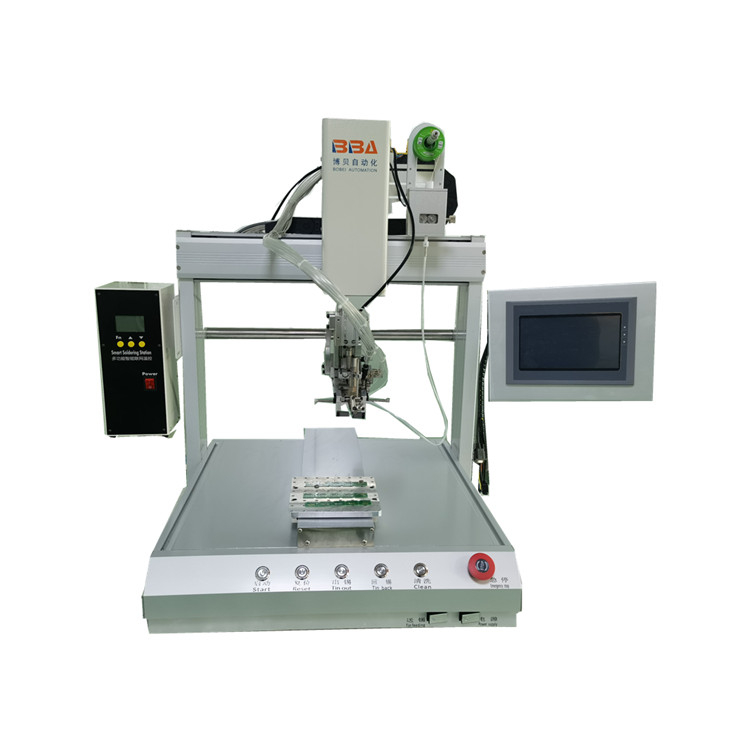

Máy hàn tự động với máy cắt dây CNC là một thiết bị hàn và cắt tự động. Phần cốt lõi của máy hàn và cắt PCB & dây tự động là hệ thống hàn và hệ thống cắt. Hệ thống hàn chủ yếu bao gồm cơ chế cho ăn bằng thiếc tự động, kiểm soát nhiệt độ, phần tử sưởi và đầu sắt hàn. Hệ thống cắt chủ yếu cho đầu cắt và lưỡi, có thể được điều chỉnh theo bất kỳ hướng nào, xoay không có trục R để xoay R-trục . Máy cắt và hàn cáp dây dành cho các chuyển động XYZ với mặt dây chuyền dạy để lập trình dễ dàng, ngay cả người mới bắt đầu cũng có thể nhanh chóng nắm bắt các yếu tố cần thiết hoạt động. Được sử dụng rộng rãi trong các sản phẩm điện tử như dây, PCBA, đèn LED, bảng mạch, v.v.
Tình trạng sẵn có: | |
---|---|
Số: | |
BBA-331HX
BBA
Người mẫu | BBA-331HX (Nền tảng Y đơn) | BBA-5331HX (Nền tảng Dual Y) | BBA-6331HX (Hệ thống hàn kép) | BBA tùy chỉnh | |||
Vôn | AC 110/220V 50/60Hz | ||||||
Quyền lực | 350W | 350W | 700W | Để đặt hàng | |||
Phạm vi di chuyển | X | 300mm | X | 500mm | X1/x2 | 500mm | Để đặt hàng |
Y | 300mm | Y1/y2 | 300mm | Y1/y2 | 300mm | ||
Z | 100mm | Z | 100mm | Z | 100mm | ||
R | 360 ° | R | 360 ° | R | 360 ° | ||
Tốc độ di chuyển tối đa | X | 600mm/s | X | 600mm/s | X1/x2 | 600mm/s | Để đặt hàng |
Y | 600mm/s | Y1/y2 | 600mm/s | Y1/y2 | 600mm/s | ||
Z | 400mm/s | Z | 400mm/s | Z | 400mm/s | ||
R | 300 °/s | R | 300 °/s | R | 300 °/s | ||
Lặp lại độ chính xác định vị | ± 0,02mm (x * y * z), ± 0,05 ° (r) | Để đặt hàng | |||||
Trọng lượng tải tối đa | 8kg (cho nền tảng làm việc) | Để đặt hàng | |||||
Khả năng tập tin lập trình | 256MB, tối đa 999 tệp, tệp đơn lên tới 1000 điểm | Để đặt hàng | |||||
Phạm vi nhiệt độ làm nóng trước | 0 ℃ ~ 550 ℃ | Để đặt hàng | |||||
Đường kính dây hàn | 0,4, 0,6, 0,8, 1,0, 1,2,1,6 (mm) | Để đặt hàng | |||||
Kiểm soát cho ăn bằng thiếc | Động cơ bước chính xác | Để đặt hàng | |||||
Hiệu quả làm việc | 1,5 giây mỗi dây và điểm hàn và hàn | ||||||
Kích thước bên ngoài (L*W*H) | 70*60*85 (cm) | 85*60*85 (cm) | 100*60*85 (cm) | Để đặt hàng | |||
Trọng lượng | 65kg | 90kg | 120kg | Để đặt hàng |
Người mẫu | BBA-331HX (Nền tảng Y đơn) | BBA-5331HX (Nền tảng Dual Y) | BBA-6331HX (Hệ thống hàn kép) | BBA tùy chỉnh | |||
Vôn | AC 110/220V 50/60Hz | ||||||
Quyền lực | 350W | 350W | 700W | Để đặt hàng | |||
Phạm vi di chuyển | X | 300mm | X | 500mm | X1/x2 | 500mm | Để đặt hàng |
Y | 300mm | Y1/y2 | 300mm | Y1/y2 | 300mm | ||
Z | 100mm | Z | 100mm | Z | 100mm | ||
R | 360 ° | R | 360 ° | R | 360 ° | ||
Tốc độ di chuyển tối đa | X | 600mm/s | X | 600mm/s | X1/x2 | 600mm/s | Để đặt hàng |
Y | 600mm/s | Y1/y2 | 600mm/s | Y1/y2 | 600mm/s | ||
Z | 400mm/s | Z | 400mm/s | Z | 400mm/s | ||
R | 300 °/s | R | 300 °/s | R | 300 °/s | ||
Lặp lại độ chính xác định vị | ± 0,02mm (x * y * z), ± 0,05 ° (r) | Để đặt hàng | |||||
Trọng lượng tải tối đa | 8kg (cho nền tảng làm việc) | Để đặt hàng | |||||
Khả năng tập tin lập trình | 256MB, tối đa 999 tệp, tệp đơn lên tới 1000 điểm | Để đặt hàng | |||||
Phạm vi nhiệt độ làm nóng trước | 0 ℃ ~ 550 ℃ | Để đặt hàng | |||||
Đường kính dây hàn | 0,4, 0,6, 0,8, 1,0, 1,2,1,6 (mm) | Để đặt hàng | |||||
Kiểm soát cho ăn bằng thiếc | Động cơ bước chính xác | Để đặt hàng | |||||
Hiệu quả làm việc | 1,5 giây mỗi dây và điểm hàn và hàn | ||||||
Kích thước bên ngoài (L*W*H) | 70*60*85 (cm) | 85*60*85 (cm) | 100*60*85 (cm) | Để đặt hàng | |||
Trọng lượng | 65kg | 90kg | 120kg | Để đặt hàng |
1. Hoạt động dễ dàng với bảng điều khiển giao diện-máy.
2. Lịch trình sản phẩm tùy chỉnh để đáp ứng kích thước PCB khác nhau.
3. Công suất chương trình lớn, có thể lưu trữ hơn 1.000 tệp xử lý và mỗi tệp hỗ trợ 8.000 hướng dẫn.
4. Hiệu quả làm việc cao: 1,5 giây mỗi lần cắt và điểm hàn.
5. Được trang bị điều khiển động cơ bước có độ chính xác cao.
6. Máy hàn và cắt tự động có thể được sử dụng để cho các bảng, bảng mạch khác nhau.
7. Đầu cắt có thể được điều chỉnh ở bất kỳ góc nào theo bất kỳ hướng nào, với khả năng ứng dụng rộng để đáp ứng các nhu cầu khác nhau.
8. Máy của các thông số kỹ thuật khác nhau có thể được tùy chỉnh dựa trên yêu cầu của khách hàng.
1. Hoạt động dễ dàng với bảng điều khiển giao diện-máy.
2. Lịch trình sản phẩm tùy chỉnh để đáp ứng kích thước PCB khác nhau.
3. Công suất chương trình lớn, có thể lưu trữ hơn 1.000 tệp xử lý và mỗi tệp hỗ trợ 8.000 hướng dẫn.
4. Hiệu quả làm việc cao: 1,5 giây mỗi lần cắt và điểm hàn.
5. Được trang bị điều khiển động cơ bước có độ chính xác cao.
6. Máy hàn và cắt tự động có thể được sử dụng để cho các bảng, bảng mạch khác nhau.
7. Đầu cắt có thể được điều chỉnh ở bất kỳ góc nào theo bất kỳ hướng nào, với khả năng ứng dụng rộng để đáp ứng các nhu cầu khác nhau.
8. Máy của các thông số kỹ thuật khác nhau có thể được tùy chỉnh dựa trên yêu cầu của khách hàng.
Máy cắt và hàn dây tự động có sẵn cho một loạt các sản phẩm, chủ yếu phù hợp để cắt các bảng mạch chọn lọc trong ngành công nghiệp PCB: Điện tử kỹ thuật số, Bảng điều khiển ánh sáng LED, Công nghiệp PCB, Thông tin liên lạc, Dụng cụ gia đình, Ngành công nghiệp ô tô, v.v.
Máy cắt và hàn dây tự động có sẵn cho một loạt các sản phẩm, chủ yếu phù hợp để cắt các bảng mạch chọn lọc trong ngành công nghiệp PCB: Điện tử kỹ thuật số, Bảng điều khiển ánh sáng LED, Công nghiệp PCB, Thông tin liên lạc, Dụng cụ gia đình, Ngành công nghiệp ô tô, v.v.
