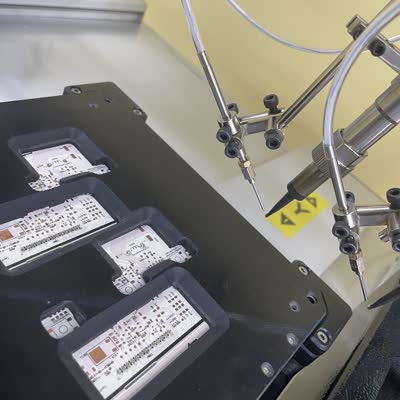

Máy hàn PCB kiểu nội tuyến với chuyển động năm trục, lý tưởng cho lắp ráp điện thoại di động
Với số lượng lớn lắp ráp điện thoại di động, việc tích hợp hiệu quả vào dây chuyền sản xuất và hàn cực kỳ chính xác các linh kiện PCB cực nhỏ là rất quan trọng. các Máy hàn PCB kiểu nội tuyến với chuyển động năm trục đáp ứng hoàn hảo những nhu cầu này, kết hợp việc tích hợp quy trình làm việc liền mạch của kiểu nội tuyến và độ chính xác linh hoạt của chuyển động năm trục để mang lại kết quả hàn nhất quán, chất lượng cao cho PCB điện thoại di động.
Kiểu nội tuyến: Tích hợp liền mạch để sản xuất khối lượng lớn
các kiểu nội tuyến thiết kế được thiết kế riêng cho quy trình làm việc liên tục của lắp ráp điện thoại di động dòng. Nó có thể được tích hợp trực tiếp với các thiết bị đầu nguồn và hạ nguồn (chẳng hạn như bộ tải, bộ kiểm tra và bộ dỡ PCB tự động), thực hiện hàn hoàn toàn tự động mà không cần chuyển thủ công. Sự tích hợp này giúp giảm đáng kể thời gian sản xuất và chi phí nhân công, đáp ứng nhu cầu sản xuất số lượng lớn của các nhà sản xuất điện thoại di động. Tốc độ truyền tải ổn định của máy (có thể điều chỉnh 0,5–3m/phút) đảm bảo sự phối hợp ổn định với toàn bộ dây chuyền lắp ráp, tránh tắc nghẽn. Cấu trúc kèm theo của nó cũng bảo vệ quá trình hàn khỏi sự can thiệp của môi trường bên ngoài, duy trì chất lượng ổn định trong sản xuất hàng loạt.
Chuyển động năm trục: Độ chính xác và linh hoạt cho các linh kiện PCB di động
Chuyển động năm trục là sự đảm bảo cốt lõi của độ chính xác hàn trong lắp ráp điện thoại di động. So với các máy ba trục truyền thống, nó bổ sung thêm hai trục quay, cho phép đầu hàn điều chỉnh các góc một cách tự do và dễ dàng xử lý các tác vụ hàn phức tạp—chẳng hạn như hàn bên của các đầu nối vi mô và hàn đa góc của PCB mô-đun máy ảnh. Với độ chính xác về vị trí lên tới ±0,008mm, nó có thể nhắm mục tiêu chính xác các miếng hàn siêu nhỏ (nhỏ tới 0,15mm) trên PCB điện thoại di động mật độ cao, tránh các khuyết tật như khớp nguội hoặc cầu hàn. Tính linh hoạt này giúp máy tương thích với nhiều kiểu điện thoại di động khác nhau, từ điện thoại thông minh tiêu chuẩn đến thiết bị màn hình gập có bố cục PCB phức tạp.
| Tiêu đề sản phẩm | Được thiết kế để sử dụng trong công nghiệp |
| Hệ thống hàn để bàn | Điện tử ô tô |
Tối ưu hóa tập trung vào thiết bị di động: Nâng cao độ tin cậy hàn
Máy được tối ưu hóa đặc biệt cho lắp ráp điện thoại di động kịch bản. Nó được trang bị hệ thống kiểm soát nhiệt độ vòng kín có độ chính xác cao (200°C–450°C), duy trì sự dao động nhiệt độ trong phạm vi ±1°C để bảo vệ các bộ phận nhạy cảm với nhiệt như cảm biến CMOS và cáp mềm. Hệ thống cấp thiếc tự động với tốc độ có thể điều chỉnh (0,2–1,0mm/s) đảm bảo khối lượng hàn ổn định, cải thiện tính đồng nhất của mối hàn. Người vận hành có thể lưu trữ các thông số hàn cho hơn 80 kiểu điện thoại di động, cho phép chuyển đổi nhanh chóng giữa các tác vụ sản xuất. Ngoài ra, công nghệ định vị tầm nhìn tích hợp sẽ tự động bù đắp cho những sai lệch nhỏ của PCB, nâng cao hơn nữa độ chính xác khi hàn và giảm tỷ lệ làm lại.
Tóm lại, sự kết hợp giữa kiểu nội tuyến hiệu quả, chuyển động năm trục độ chính xác và tối ưu hóa tập trung vào thiết bị di động làm cho chiếc máy này không thể thiếu cho lắp ráp điện thoại di động. Nó cung cấp khả năng tự động hóa, độ chính xác và khả năng tương thích cần thiết để đáp ứng các tiêu chuẩn nghiêm ngặt về chất lượng và hiệu quả của sản xuất thiết bị điện tử di động hiện đại.
