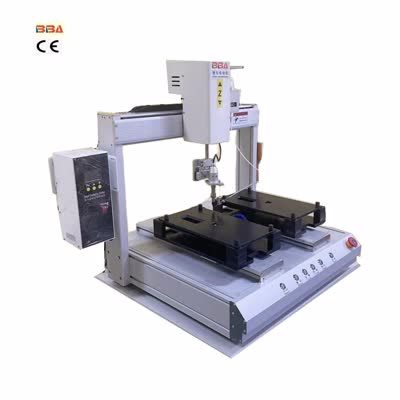

Robot hàn với hệ thống cấp thiếc và camera CCD để hàn đầu nối USB
Trong ngành sản xuất điện tử 3C, Hàn đầu nối USB đòi hỏi độ chính xác cực cao—do kích thước cực nhỏ của cổng USB và độ nhạy của các linh kiện điện tử lân cận. các robot hàn với hệ thống cấp thiếc và camera CCD giải quyết yêu cầu cốt lõi này, kết hợp tự động hóa robot, độ chính xác định vị trực quan và nguồn cung cấp thiếc ổn định để đảm bảo hàn các đầu nối USB chất lượng cao, nhất quán trên PCB hoặc vỏ thiết bị.
| Tên sản phẩm | Thích hợp cho các ngành công nghiệp khác nhau |
| máy hàn tự động | Công Nghiệp Sản Xuất Hàn |
Camera CCD: Định vị chính xác để hàn chính xác
Sự tích hợp máy ảnh CCD là nền tảng của sự chính xác trong Hàn đầu nối USB. Được trang bị công nghệ nhận dạng và hình ảnh có độ phân giải cao, nó ghi lại các chi tiết rõ ràng về các chân kết nối USB (nhỏ tới 0,2 mm) và các miếng đệm PCB, đạt được độ chính xác định vị ±0,01 mm. Điều này giúp loại bỏ các vấn đề lệch trục—chẳng hạn như cầu nối hàn giữa các chốt hoặc các khớp nối bị thiếu—thường gặp khi hàn thủ công hoặc hàn không trực quan. Máy ảnh cũng bù đắp những sai lệch nhỏ về vị trí của đầu nối USB hoặc PCB trong sản xuất hàng loạt, đảm bảo mỗi điểm hàn đều được nhắm mục tiêu chính xác. Đối với các loại USB phức tạp (ví dụ: USB-C có nhiều chân cắm), tính năng giám sát thời gian thực của máy ảnh cho phép hàn từng bước, duy trì tính đồng nhất trên tất cả các chân cắm.
Hệ thống cấp thiếc: Nguồn cung ổn định cho chất lượng khớp ổn định
các hệ thống cho ăn thiếc đảm bảo nguồn cung thiếc ổn định, có thể kiểm soát được—rất quan trọng để đảm bảo độ tin cậy Hàn đầu nối USB. Nó hỗ trợ đường kính dây thiếc có thể điều chỉnh (0,3–1,0mm) để phù hợp với các mối hàn nhỏ của đầu nối USB và cơ chế nạp thiếc tự động cung cấp lượng thiếc chính xác trên mỗi khớp. Điều này tránh được các khuyết tật như chất hàn không đủ (dẫn đến độ dẫn điện kém) hoặc chất hàn quá mức (gây đoản mạch). Hoạt động đồng bộ của hệ thống với đầu hàn đảm bảo thiếc được nạp chính xác khi nào và ở đâu cần thiết, giảm chất thải và nâng cao hiệu quả. So với việc cấp thiếc thủ công vốn dễ bị thiếu nhất quán, hệ thống tự động này duy trì kích thước và hình dạng mối hàn đồng nhất, nâng cao độ bền và hiệu suất điện của đầu nối USB.
Tự động hóa bằng robot: Hiệu quả cho sản xuất khối lượng lớn
các robot hàn nâng cao hiệu quả về mặt khối lượng Hàn đầu nối USB hoạt động. Nó hoàn thành tới 150 chu kỳ hàn mỗi phút, vượt xa công việc thủ công và hoạt động 24/7 mà không mệt mỏi—lý tưởng để sản xuất điện thoại thông minh, máy tính bảng, sạc dự phòng và các thiết bị trang bị USB khác trên quy mô lớn. Cánh tay linh hoạt của robot thích ứng với các loại đầu nối USB khác nhau (USB-A, USB-C, Micro-USB) và bố cục thiết bị, với khả năng điều chỉnh thông số nhanh chóng khi chuyển đổi sản phẩm. Bảng điều khiển trực quan cho phép người vận hành lưu trữ các thông số hàn cho hơn 80 mẫu sản phẩm USB, đơn giản hóa quy trình làm việc. Cảnh báo lỗi tích hợp (đối với nguồn cung cấp thiếc bất thường, sai lệch vị trí hoặc quá nhiệt) giảm thiểu thời gian ngừng hoạt động và sản phẩm bị lỗi, đảm bảo quá trình sản xuất diễn ra suôn sẻ.
Tóm lại, sự kết hợp của máy ảnh CCD độ chính xác, hệ thống cho ăn thiếc sự ổn định và robot hàn hiệu quả làm cho thiết bị này không thể thiếu đối với Hàn đầu nối USB. Nó mang lại độ chính xác, nhất quán và năng suất cần thiết để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt của sản xuất thiết bị điện tử 3C.
